消防系統送風量及系統排煙量的測試方法
作者：江蘇消防檢測設備 來源：http://www.gssfk.com/發布時間：2021-04-14 02:37:50
消防系統送風量及系統排煙量的測試方法

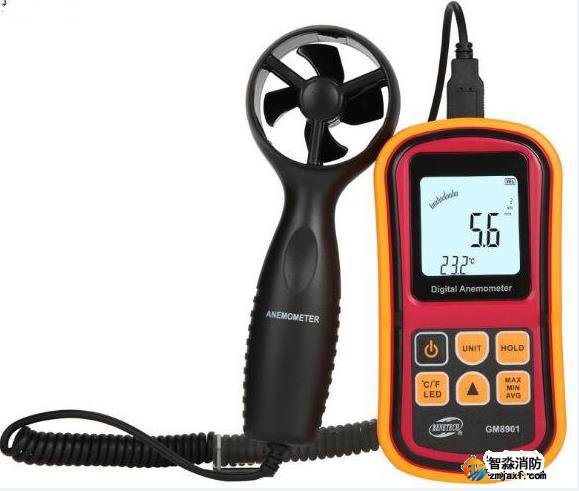

A.1 采用風速儀，按下列方法測量排煙（送）風口的風速：
a) 小截面風口（風口面積小于0.3?m2），可采用5個測點，見圖C.1所示；
a) 當風口面積大于0.3?m2時，對于矩形風口，見圖C.2所示，按風口斷面的大小劃分成若干個面積相等的矩形，測點布置在圖每個小矩形的中心，小矩形每邊的長度為200?mm左右。對于條形風口見圖C.3所示，在高度方向上，至少安排兩個測點，沿其長度方向上，可取4～6個測點。對于圓形風罩，見圖C.4所示，并至少取5個測點，測點間距≤200?mm；
b) 若風口氣流偏斜時，可臨時安裝一截長度為0.5?m～1?m，斷面尺寸與風口相同的短管進行測定。
圖A.1 小截面風口測點布置
圖A.2 矩形風口測點布置
圖A.3 條縫形風口測點布置
圖A.4 圓形風口測點布置
A.2 按下列公式計算排煙風口的平均風速：
式中：
Vp ? ——平均風速，m/s；
V1、V2、V3、……Vn ——各測點風速，m/s；
n ?? ——測點總數。
A.3 按下列公式計算排煙量或正壓送風量：
式中：
L ——排煙量(m3/h)；
Vp ——排煙口（送風口）風處平均風速m/s；
F ——排煙口（送風口）風處有效總面積m2。
附錄A
（資料性）
防火卷簾門嵌入深度和內幅寬圖示

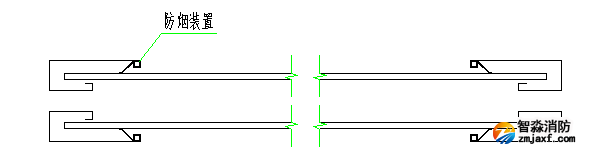

導軌剖面圖
圖A.1 防火卷簾門嵌入深度和內幅寬圖示
